保護接地（接地連接）測試
保護接地連接測試，也稱為接地連接試驗、接地電阻、接地連續性或保護性接地試驗，測試接地導體和任何金屬導電部件之間的低電阻連接的完整性，如果 I類醫療設備出現故障，這些部件可能帶電。
盡管許多I類醫療設備都配有接地參考點，但大多數醫療設備需要進行多個接地連接測試，以驗證外殼上其他金屬可觸及部件的連接。
測試電流施加在電源插頭的接地引腳和任何可接觸的金屬部件之間，包括接地參考點，使用鱷魚夾或探針的專用接地連接測試引線。
IEC 60601-1（第8.6.4條）要求最小試驗電流為25A AC或相關電路最高額定電流的1.5倍，取較大值。電流源的開路電壓不應超過6V。
常用的測試電流為交流25A。由于施加大電流時，設備的某些部件可能會損壞，因此需要較低的測試電流。 然而，接地連接測試的設計目的是在故障條件下對連接施加可承受電流。
可拆卸電源線中的故障占所有接地故障的80-90%，因為大多數的模制電源電纜在電纜掉落時容易受到應力。
對于固定裝置，如MRI或X射線設備），可以進行點對點連續性測量。 然后測量兩個探針之間的電阻： 一個連接到引入的接地參考點，另一個放置在醫療設備的可接觸的金屬部件上。
長久性安裝的ME設備測試限值為0.1Ω，帶可拆卸電源線的設備的測試限值設定為0.2Ω。有關IEC 60601-1測試限值的概述，請參見如下附錄A表格：
在大電流下長時間使用測試可能會導致探針溫度過高。在這種情況下，應注意避免接觸探頭尖端。
德國GMC-I集團第四代綜合醫療電氣安規測試儀SECULIFE ST PRO，具備保護導體接地電阻測試、絕緣電阻測量、醫療泄露電流測量和功能測試等多種功能，適用于上述相關標準的測試。針對保護導體接地電阻測試功能，SECULIFE ST PRO提供了多達六種測試方式，可輕松應對現場各種復雜的情況。
測試電流：+200 mA DC、-200 mA DC、±200 mA (DC)、200 mA (AC)（頻率可調50, 60, 110, 150, 200 Hz）、10 A (AC)（可選）、25 A (AC)（可選）

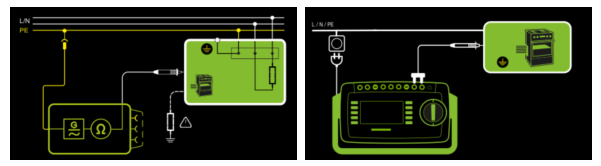

（1）CLASS I類設備保護導體電阻RPE：
測試方法：PE(TS)-P1 @200mA / 10A / 25A
通過使用測試探針P1接觸外殼，測量電源插頭處的接地觸點PE(TS)和連接到外殼的接地觸點之間的保護導體電阻。

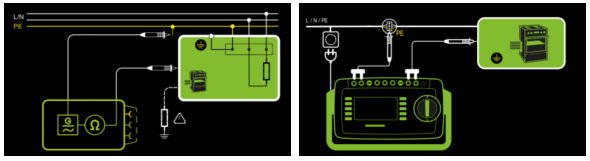

（2）用 EL1 測量CLASS I類設備單相延長線的保護導體接地電阻RPE
測試方法：PE(TS)-P1(EL1) @200mA / 10A / 25A
通過使用測試適配探頭P1(EL1)連接延長線插座，延長線插頭到測試插座PE(TS)

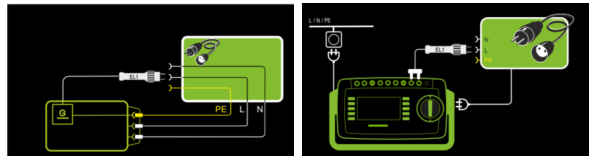

EL1測試連接探頭：

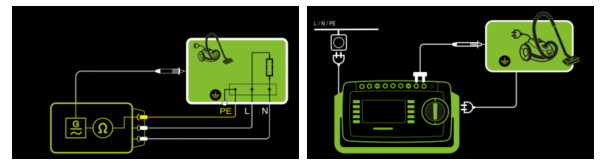

（3）CLASS I類設備保護導體電阻RPE：
特殊應用情況：測試插座的線路電壓（用于測試 PRCD）
測試方法：PE(TS)-P1 @200mA
通過使用測試探針P1接觸外殼，測量電源插頭處的接地觸點PE(TS)和連接到外殼的接地觸點之間的保護導體電阻。

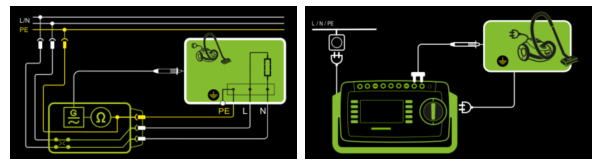

（4）CLASS I類電源固定連接設備的保護導體電阻RPE：
測試方法：PE(市電)-P1 @200mA / 10A
對于電源固定連接的DUT被測設備，可通過測試探針 P1 接觸外殼來測量網電源接地觸點PE(市電)和連接到外殼的接地觸點之間的保護導體電阻。
（5）用電流鉗輔助測量CLASS I類電源固定連接設備的保護導體電阻RPE：
測試方法：PE(市電)-P1電流鉗 @ 10A / 25A（取決于電流鉗）
對于電源固定連接的DUT被測設備，將電流鉗套在網電源保護導體PE上，并用測試探針 P1 接觸外殼，電流鉗測量測試電流。
（6）用兩極探頭測量CLASS I類電源固定連接設備的保護導體電阻RPE：
測試方法：P1-P2 @200mA / 10A / 25A
測試探針 P1 接觸外殼，二個測試探針P2接觸網電源連接處的PE，而不是通過測試儀器的電源插頭。
小結：測量的電阻
? 四線法測量保障測試準確，線阻補償功能進一步消除誤差
? 在外殼的每個外露導電部分與電源和設備插頭的接地觸點（如果使用可拆卸電源連接器電纜）或長久安裝設備的保護導體端子之間的電阻
? 在電源插頭的接地觸點和設備插頭的接地觸點之間，用于設備連接器電纜的電阻
? 電源插頭的接地觸點和延長線耦合插座的接地觸點之間的電阻
